CD/CG型液壓缸

CD/CG型液壓缸

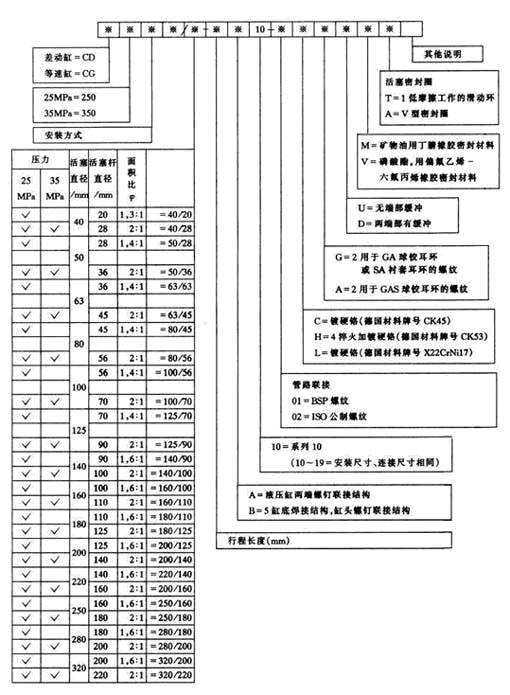

型號說明：

CD/CG重載液壓缸技術參數

缸徑

/mm

桿徑

/mm

速度比φ

推力/KN

拉力/KN

25Mpa

35Mpa

25Mpa

35MPa

非差動

差動CD

等速CG

非差動

差動CD

等速CD

差動CD

等速CG

差動CD

等速CG

40

▲20

28

1.3

2

31.40

15.4

21.9

16.00

44.00

21.56

22.44

16.02

21.9

16.00

22.44

50

▲28

36

1.4

2

49.10

25.45

33.67

23.62

68.72

35.63

33.07

23.62

33.67

23.62

33.07

63

▲36

45

1.4

2

77.90

39.75

52.50

38.15

109.1

55.65

534.4

38.17

52.50

38.15

53.44

80

▲45

56

1.4

2

125.65

61.57

85.90

64.10

175.90

86.2

89.7

64.10

85.9

64.10

89.7

100

▲56

70

1.4

2

196.35

96.2

134.75

100.15

274.90

134.68

140.2

100.15

134.75

100.15

140.2

125

▲70

90

1.4

2

306.8

159.05

210.50

147.75

429.50

222.69

206.8

147.75

210.50

147.75

206.8

140

▲90

100

1.6

2

384.75

196.35

225.80

188.50

538.70

274.89

263.9

188.50

225.80

188.50

263.9

160

▲100

110

1.6

2

502.5

237.57

306.30

265

703.50

332.6

371

265

306.30

265

371

180

▲110

125

1.6

2

636.17

306.8

398.6

329.38

890.60

429.52

461.1

329.38

398.6

329.38

461.1

200

▲125

140

1.6

2

785.25

384.85

478.60

400.55

1099

538.79

560.7

400.55

478.60

400.55

560.7

220

▲140

160

1.6

2

950.33

502.65

565.48

447.5

1330

703.7

626.5

447.5

565.48

447.5

626.5

250

▲160

180

1.6

2

1227.2

636.17

724.53

591

1715

890.64

829.4

591

724.53

591

829.4

280

▲180

200

1.6

2

1539.4

785.4

903.20

754

2155

1099.56

1055.5

754

903.2

754

1055.5

320

▲200

220

1.6

2

2010.6

950.32

1225.20

1060.3

2814.8

1330.45

1484.4

1060.3

1225.2

1060.3

1484.4

CD/CG液壓缸最大行程及全長公差

全長公差	L+行程=安裝長度	0～499		500～1249		1250～3149		3150～8000
	許用偏差	±1.5		±2		±3		±6
最大行程	液壓缸內徑	40	50		63	80	90～125		140～320
	可達到的最大行程	2000	3000		4000	6000	8000		10000

安裝方式

型號	安裝方式代號
	A	B	C	D	E	F
	缸底襯套耳環	缸底球鉸耳環	缸頭法蘭	缸底法蘭	中間耳軸	切向底座
CD250	O	O	O	O	O	O
CG250			O		O	O
CD350	O	O	O	O	O	O
CG350			O		O	O

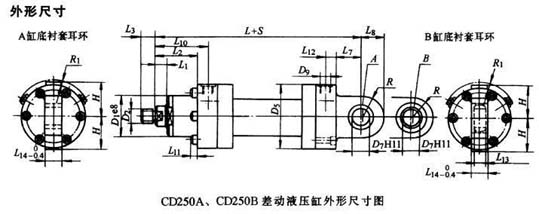

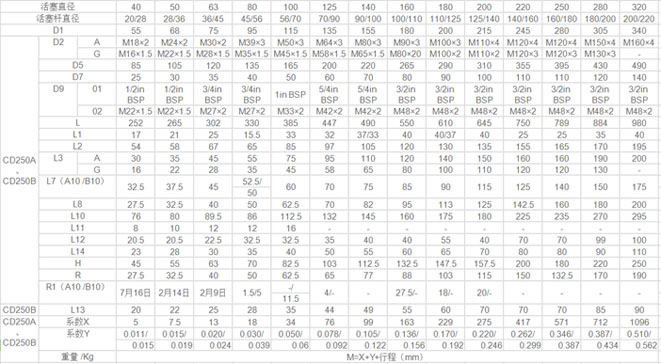

CD250A、CD250B差動液壓缸尺寸/mm

注：1、A10型用螺紋連接缸底，適用于所有尺寸的缸徑。
       2、B10型用焊接缸底，只用在≤100mm的缸徑。
        3、缸頭外側采用密封蓋，僅用于≥125mm的缸徑。
       4、缸頭外側采用活塞桿導向套，僅用于≤100mm的缸徑。
       5、缸頭、缸底與缸筒螺紋連接時，當缸徑≤100mm，螺釘頭均露在法蘭外，當缸徑>100mm時，
               螺釘頭凹入缸底法蘭內。
        6、單向節流閥和排氣閥與水平線夾角θ：
               CD350系列：缸徑≤200mm，θ=30o；缸徑≥220mm，θ= 45o。
               CD250系列：除缸徑＝300mm，θ= 45o外，其余均為30o。
       7、01為惠式管螺紋；02為ISO公制螺紋。 (以下表注與此表相同)
